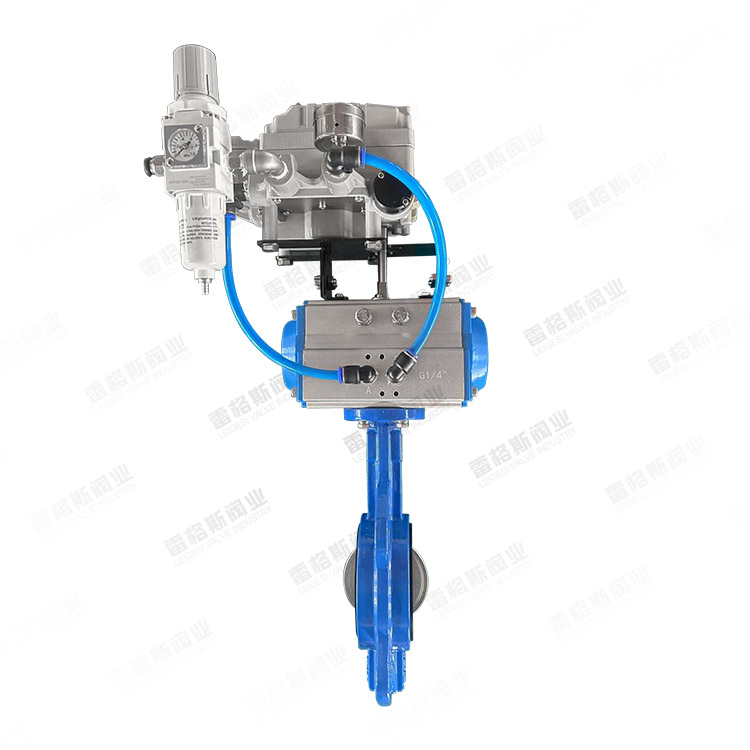

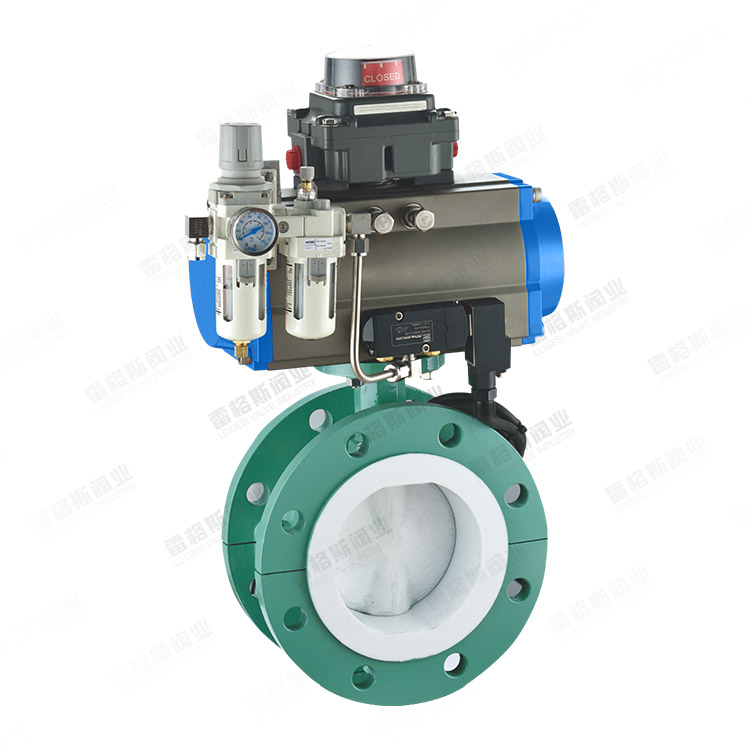

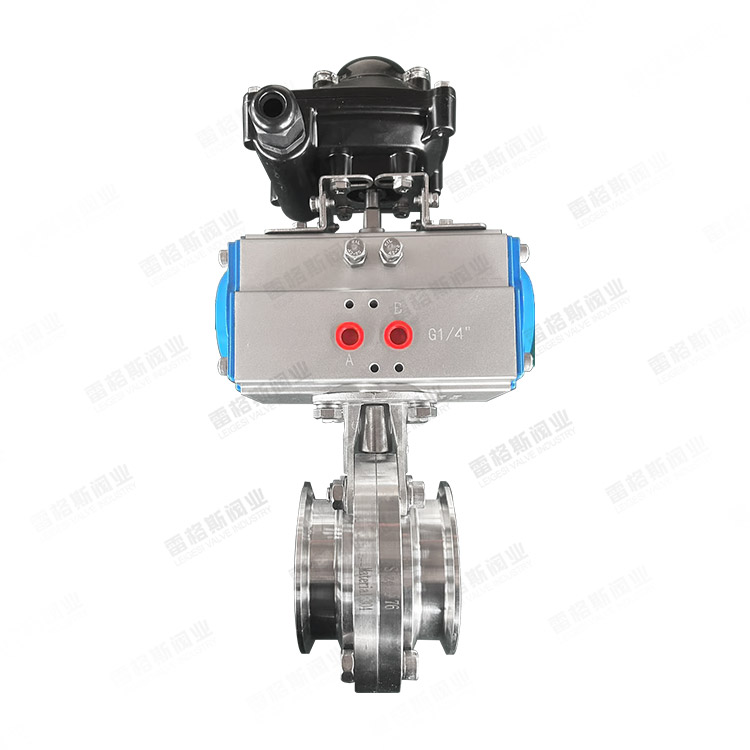

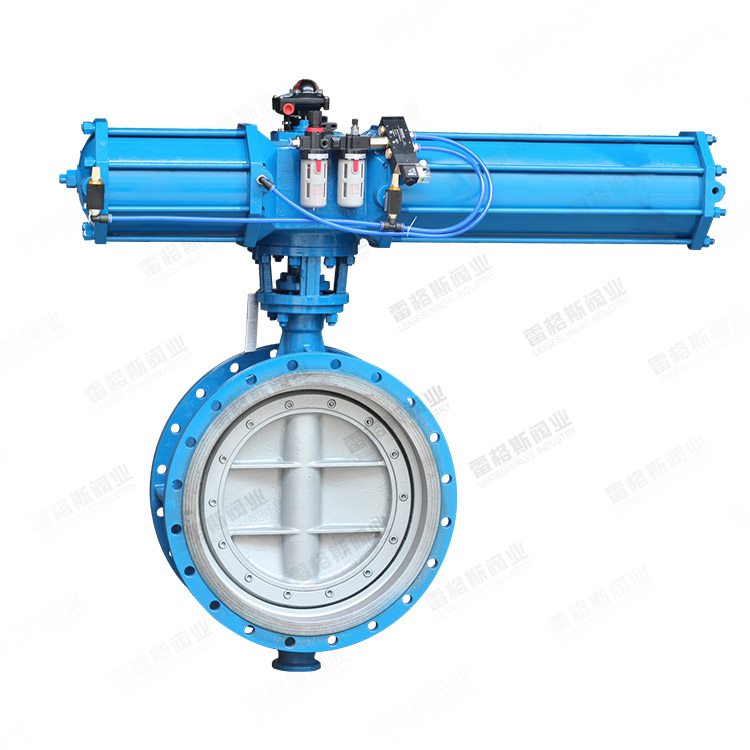

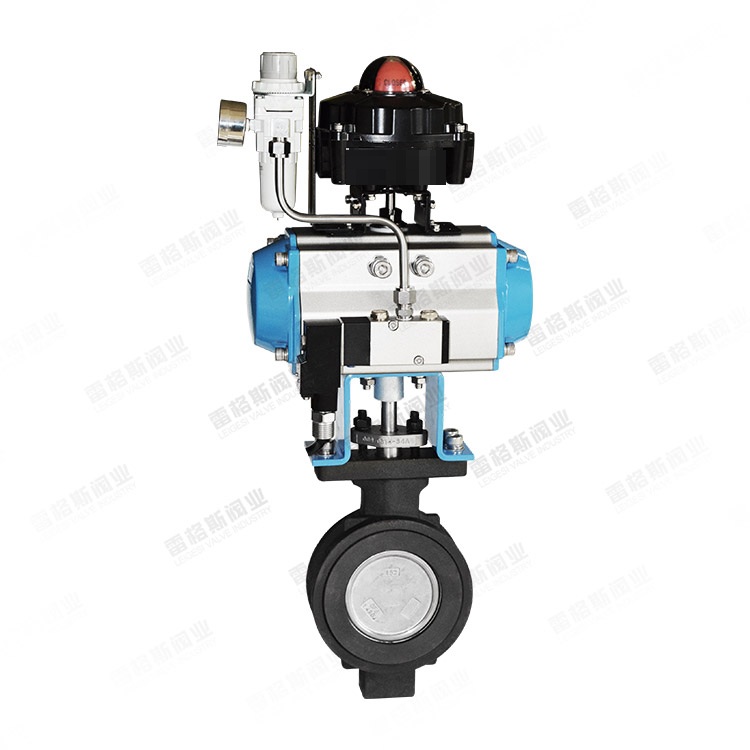

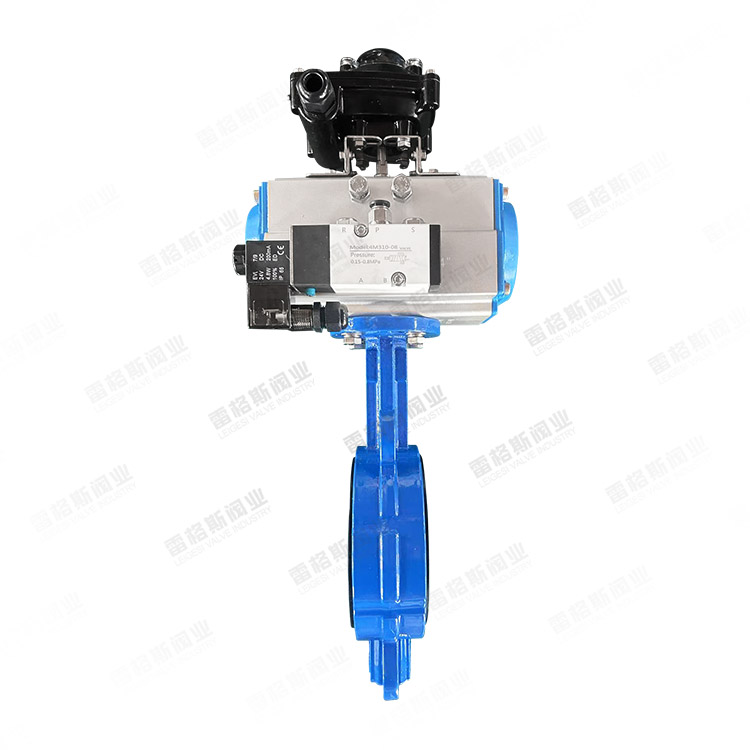

气动蝶阀的工作原理
气动蝶阀的工作原理主要基于气动执行机构的作用和蝶板的运动。以下是气动蝶阀工作原理的详细解释:
一、核心组成部分

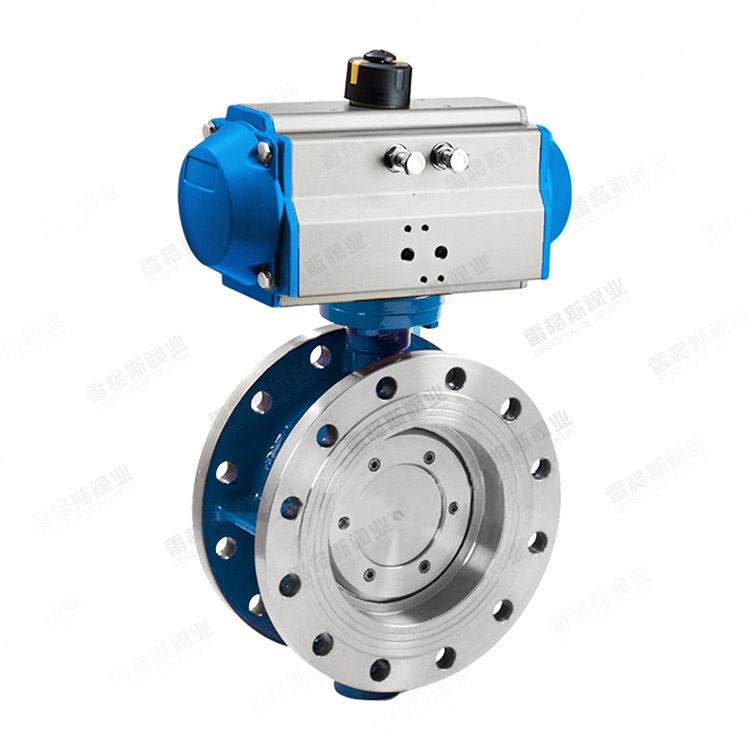

气动蝶阀的核心组成部分包括气动执行器和蝶阀本身。气动执行器以压缩空气为动力源,通过一系列机械传动装置,实现对蝶阀的控制。
二、工作原理

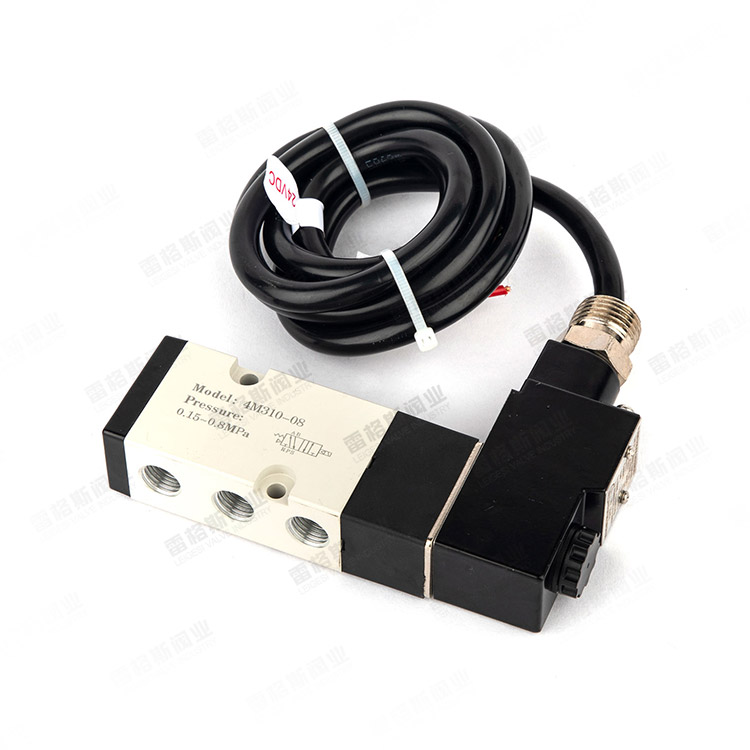

动力源:气动蝶阀的动力来源于压缩空气。这种气体通过控制系统中的定位器、电磁阀等设备被吸收并控制,然后传送到气缸内进行压缩,为气动执行器提供工作所需的气源。
驱动机构:当缸体内的压缩空气进入气动执行机构的气室时,气压推动活塞产生推力。这个推力进一步带动输出轴旋转,从而驱动阀杆和蝶板进行相应的转动。
蝶板运动:蝶板是气动蝶阀的关键部件,它绕着轴线旋转以改变管
