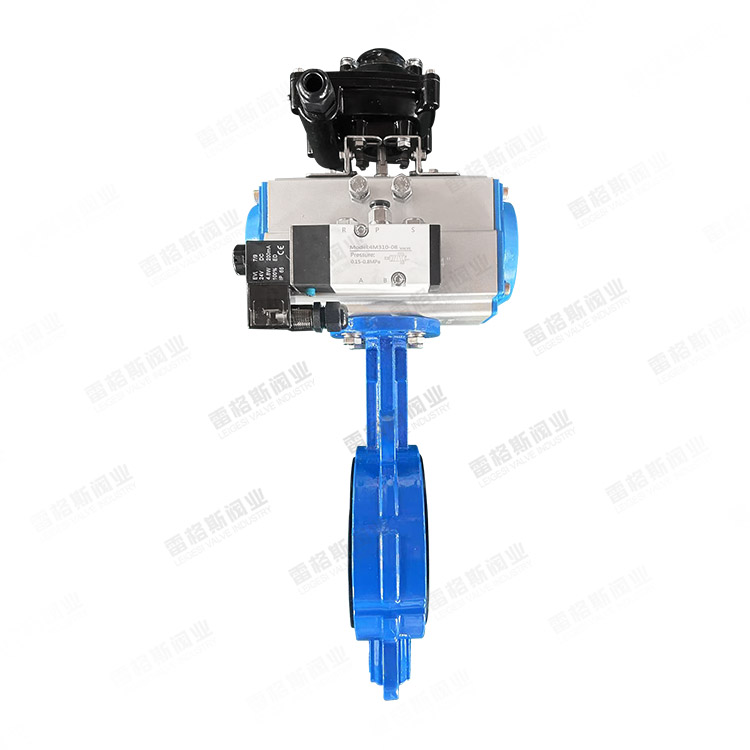

气动蝶阀的工作原理主要基于气动执行机构的作用和蝶板的运动。以下是气动蝶阀工作原理的详细解释：

一、核心组成部分

气动蝶阀的核心组成部分包括气动执行器和蝶阀本身。气动执行器以压缩空气为动力源，通过一系列机械传动装置，实现对蝶阀的控制。

二、工作原理

动力源：气动蝶阀的动力来源于压缩空气。这种气体通过控制系统中的定位器、电磁阀等设备被吸收并控制，然后传送到气缸内进行压缩，为气动执行器提供工作所需的气源。

驱动机构：当缸体内的压缩空气进入气动执行机构的气室时，气压推动活塞产生推力。这个推力进一步带动输出轴旋转，从而驱动阀杆和蝶板进行相应的转动。

蝶板运动：蝶板是气动蝶阀的关键部件，它绕着轴线旋转以改变管道内部的通流截面积和流量。当蝶板旋转到与阀体呈90°时，气动蝶阀处于全开状态；当蝶板旋转到与阀体呈0°（或有时为180°，取决于设计）时，气动蝶阀处于关闭状态。

三、控制系统

气动蝶阀的控制系统包括定位器、电磁阀等设备，它们协同工作以确保气动蝶阀的精确控制和稳定运行。定位器可以实现对阀门开度的精确调节，而电磁阀则负责控制压缩空气的流动和切断。

四、应用场景

气动蝶阀因其结构简单、操作轻便、密封性能好、流体阻力小以及调节性能好等优点而广泛应用于多个领域，如石油化工、电力、冶金、水处理等。

综上所述，气动蝶阀的工作原理是基于气动执行器的压缩空气动力和蝶板的旋转运动来实现的。通过精确的控制系统和高效的传动装置，气动蝶阀能够实现对管道内流体的精确控制和调节。
